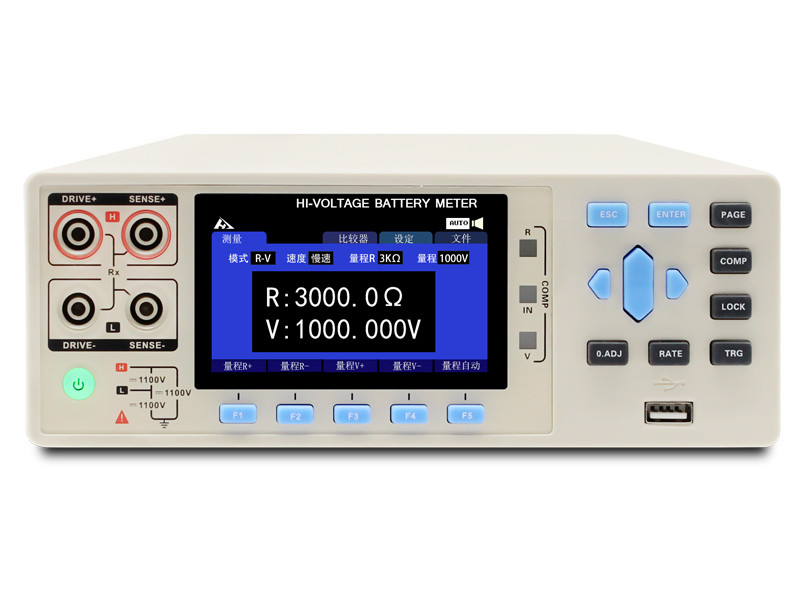

TSK3564高精度電池內阻測試儀
<
>
詳細信息
概 述 (OVERVIEW)
TSK3564高精度電池內阻測試儀是一種高精度寬量程、采用高性能微處理器控制的電池內阻測試儀。無論是趨向大型化、低阻化的鋰電池，還是高電壓應用增長中的電池組，面對不斷發展的電池生產行業，TSK3564能夠同時高速檢查內部電阻(IR)和電池電壓(OCV)。該產品分辨率高、穩定性好、測試周期短、外形精致、功能強大、接口豐富、適用于產品研發和自動化產線。特 性 (FEATURES)
● TSK3564與TSK3563外觀與大小一樣，僅測試電壓不同
● 內阻最小分辨率0.1uΩ,電壓最小分辨率10uV
● 最小測試周期僅需10mS
● TSK3564最高測試電壓可達1000V
● 標配各種接口適用于自動化測試設備
● 抗干擾能力強
● 交流四端子法，高精度測低電阻
● 具有自動測試功能
● 內阻最小分辨率0.1uΩ,電壓最小分辨率10uV
● 最小測試周期僅需10mS
● TSK3564最高測試電壓可達1000V
● 標配各種接口適用于自動化測試設備
● 抗干擾能力強
● 交流四端子法，高精度測低電阻
● 具有自動測試功能
規格(SPECIFICATION)
| 型 號 | TSK3563 | TSK3563A | TSK3563B | TSK3564 | |
| 顯 示 | 3.5英寸 TFT-LCD顯示 | ||||
| 測試參數 | 交流電阻、直流電壓 | ||||
| 內阻 | 基本精度 | 0.30% | |||
| 范 圍 | 0.1μΩ ~3kΩ | ||||
| 電壓 | 基本精度 | 0.01% | |||
| 范 圍 | 10μV~60V | 10μV-300V | 10μV-800V | 10μV-1000V | |
| 信號源 | 測量電流頻率:1kHz±0.2Hz; 開路電壓:<5V；測試電流:<100mA交流電阻、直流電壓 | ||||
| 量 程 | 3mΩ,30mΩ,300mΩ,3Ω,30Ω,300Ω,3kΩ; 7檔全量程自動或手動測試模式 | ||||
| 測試速度 | 100次/秒,50 次/秒, 20 次/秒, 3 次/秒 | ||||
| 校 準 | 全量程內短路清零 | ||||
| 比較器 | 30組記錄，4檔分選，檔計數 | ||||
| 其他功能 | 數據導出,儲存在U盤中 | ||||
| 觸發模式 | 內部觸發、手動觸發、外部觸發、總線觸發、自動觸發 | ||||
| 接 口 | Handler接口 、 RS-232/485接口 、以太網接口 、U盤接口 | ||||
| 電 源 | 電壓: 100V AC~256V AC; 頻率: 50Hz/60Hz | ||||
| 額定功率 | 15VA | ||||
| 尺 寸 | 325 mm*215 mm*96.5 mm | ||||
| 重 量 | 3 kg | ||||
| 附 件 | TSK9363A、TSK9800、PB36頭、電源線 | ||||
應 用 (APPLICATION)
TSK3564高精度電池內阻測試儀用于高壓電池組和電池模塊檢查用于各種電池高速量產檢查
用于大中小型（低阻抗）元件檢查和高速量產檢查
用于燃料電池組檢查
用于電池的研究開發測量
同時高速檢查內部電阻(IR)和電池電壓(OCV)
用于大中小型（低阻抗）元件檢查和高速量產檢查
用于燃料電池組檢查
用于電池的研究開發測量
同時高速檢查內部電阻(IR)和電池電壓(OCV)
