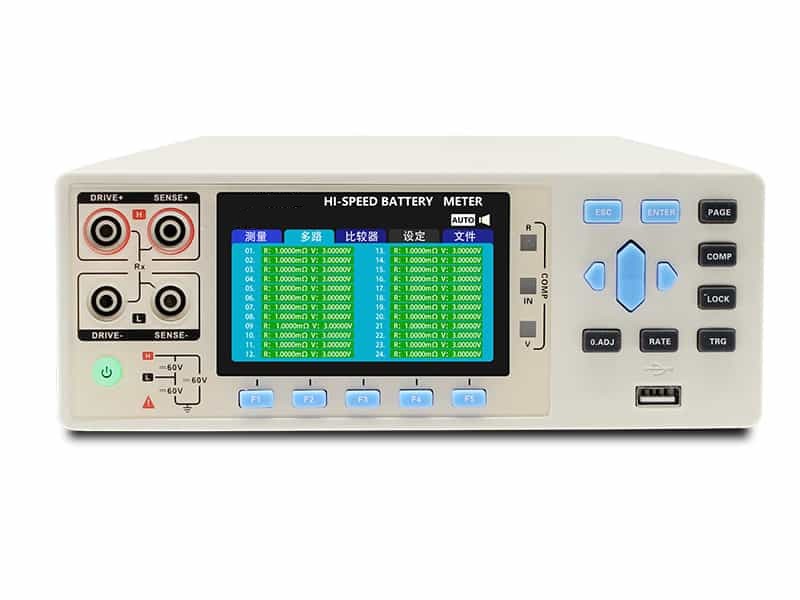

TSK3563/A系列多路內阻測試儀
<
>
詳細信息
概 述 (OVERVIEW)
TSK3563/A-12H/24H多路電池測試儀可迅速完成最大24路電池的內阻和電壓分選測試，基于經典型TSK3563完全相同的測試電路，該款設備的測試速度和精準性在業內處于領先地位，是自動化測試配套廠家的理想配套工具。特 性 (FEATURES)
TSK3563/A多路電阻測試儀既可以單路測試又可以多路測試， 單卡12路四端測試；最多24路測試。
● 標配各種接口適用于自動化測試設備
● 抗干擾能力強
● 交流四端子法，高精度測低電阻
● 具有自動測試功能
● 分辨率高,穩定性好
● 最高測試分辨率可達0.1μΩ
● TSK3563A多路測試儀最大測試電壓可達300V
規格選型表
| 型 號 | 通 道 | 適用范圍 | 性能特點 | |
| TSK3563 | 單路 | 通用 | 單路測試，適用各種規格電池 | |
| TSK3563/A-12H | MOS管 | 12路 | 單體電芯 | 掃描速度快，MOS管耐用 |
| 繼電器 | 串聯電池組 | 速度稍慢，耐壓高 | ||
| TSK3563/A-24H | MOS管 | 24路 | 單體電芯 | 掃描速度快，MOS管耐用 |
| 繼電器 | 串聯電池組 | 速度稍慢，耐壓高 | ||
應 用 (APPLICATION)
用于高壓電池組和電池模塊檢查用于各種電池高速量產檢查
用于大中小型（低阻抗）元件檢查和高速量產檢查
用于燃料電池組檢查
用于電池的研究開發測量
同時高速檢查內部電阻(IR)和電池電壓(OCV)
用于大中小型（低阻抗）元件檢查和高速量產檢查
用于燃料電池組檢查
用于電池的研究開發測量
同時高速檢查內部電阻(IR)和電池電壓(OCV)
規格(SPECIFICATION)
| 型 號 | TSK3563 | TSK3563A | TSK3563B | TSK3564 | |
| 顯 示 | 3.5英寸 TFT-LCD顯示 | ||||
| 測試參數 | 交流電阻、直流電壓 | ||||
| 內阻 | 基本精度 | 0.30% | |||
| 范 圍 | 0.1μΩ ~3kΩ | ||||
| 電壓 | 基本精度 | 0.01% | |||
| 范 圍 | 10μV~60V | 10μV-300V | 10μV-800V | 10μV-1000V | |
| 信號源 | 測量電流頻率:1kHz±0.2Hz; 開路電壓:<5V；測試電流:<100mA交流電阻、直流電壓 | ||||
| 量 程 | 3mΩ,30mΩ,300mΩ,3Ω,30Ω,300Ω,3kΩ; 7檔全量程自動或手動測試模式 | ||||
| 測試速度 | 100次/秒,50 次/秒, 20 次/秒, 3 次/秒 | ||||
| 校 準 | 全量程內短路清零 | ||||
| 比較器 | 30組記錄，4檔分選，檔計數 | ||||
| 其他功能 | 數據導出,儲存在U盤中 | ||||
| 觸發模式 | 內部觸發、手動觸發、外部觸發、總線觸發、自動觸發 | ||||
| 接 口 | Handler接口 、 RS-232/485接口 、以太網接口 、U盤接口 | ||||
| 電 源 | 電壓: 100V AC~256V AC; 頻率: 50Hz/60Hz | ||||
| 額定功率 | 15VA | ||||
| 尺 寸 | 325 mm*215 mm*96.5 mm | ||||
| 重 量 | 3 kg | ||||
| 附 件 |
TSK9363A、TSK9800、PB36頭、電源線、TSK934X-12-1.5m |
||||
