TSK9960接線盒綜合測試儀
<
>
詳細信息
概 述 (OVERVIEW)

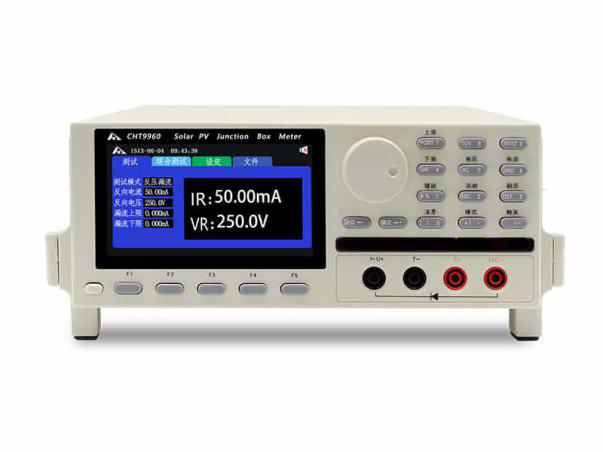

TSK9960型光伏接線盒綜合測試儀是本公司針對光伏接線盒電氣特性測試需求而研制的專用測試儀器?？蓽y試接線盒內部二極管的正向?qū)▔航礦F、反向漏電流IR、反向電壓VR、導通直流電阻R、以及溫度TC 等參數。能滿足10W~400W接線盒（2只~8只二極管）的測試需求。被廣泛應用于接線盒生產廠家的在線測試及組件使用廠家的進貨驗收。符合光伏標準IEC61215、IEC61730。特 性 (FEATURES)
TSK9960型光伏接線盒綜合測試儀● PLC接口，產線分選
● 文件管理，U盤存儲
● VF/絕緣/漏電流/溫度/低電阻綜合測試
● 開關電源設計，小體積多功能
● 標配RS232C，HANDLER接口和以太網接口
應 用 (APPLICATION)
用于光伏組件接線盒的測試，可以自動識別被測元件，一次性對接線盒的多種參數進行測試規格(SPECIFICATION)
| 型號 | TSK9960 | |
| 測試參數 | 正向?qū)▔航?、反向電壓、反向漏電流、?dǎo)通直流電阻 | |
| 顯示 | 4.3英寸 TFT真彩液晶 | |
|
VF 測試 |
電流設定范圍 | 0~20 A |
| 電流設定精度 | 1%±2個字 | |
| 電流回讀范圍 | 0~20 A | |
| 電流回讀精度 | 1%±2個字 | |
| 電壓測試范圍 | 0~10 V | |
| 電壓測試精度 | 1%±2個字 | |
|
IR/VR 測試 |
電流設定范圍 | 0~100mA任意設定 |
| 電流設定精度 | 1%±2個字 | |
| 電壓設定范圍 | 0~250 V 任意設定 | |
| 電壓設定精度 | 1%±2個字 | |
| IR精度 | 1%±2個字 | |
| VR精度 | 1%±2個字 | |
| 低電阻測試范圍 | 1mΩ~10Ω | |
| 低電阻測試精度 | 1%±2個字 | |
| 其它功能 | VF-℃ VR-IR 圖形掃描 | |
| 分選功能 | 可設置上下限值、提供分選和聲光報警 | |
| 綜合測試 | 多種功能可以任意組合編輯 | |
| 文件存儲 | U盤存儲 | |
| 接口 | RS232，Handler，LAN | |
| 電源 | 電壓：90V AC～250V AC 頻率：47Hz~400 Hz | |
| 額定功率 | 500VA | |
| 尺寸 | 358mm*249mm*102mm；重量：3.5kg | |
| 附件 | TSK9340A-1.5米、TSK9603、電源線 | |
